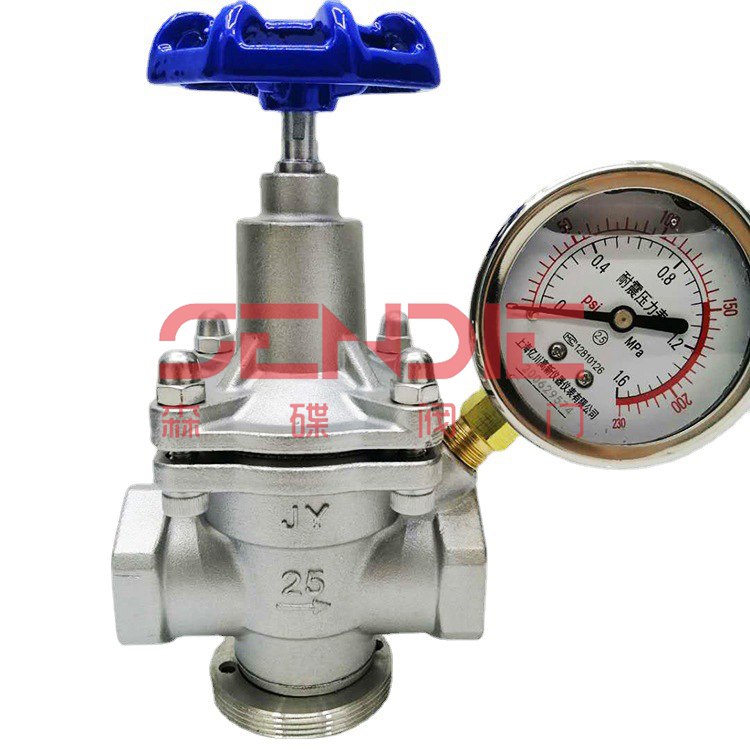

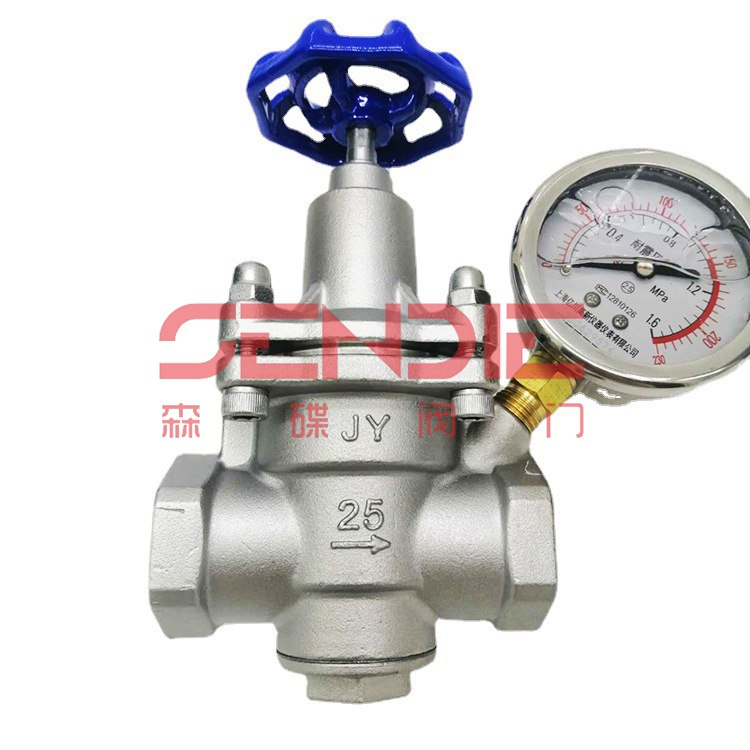

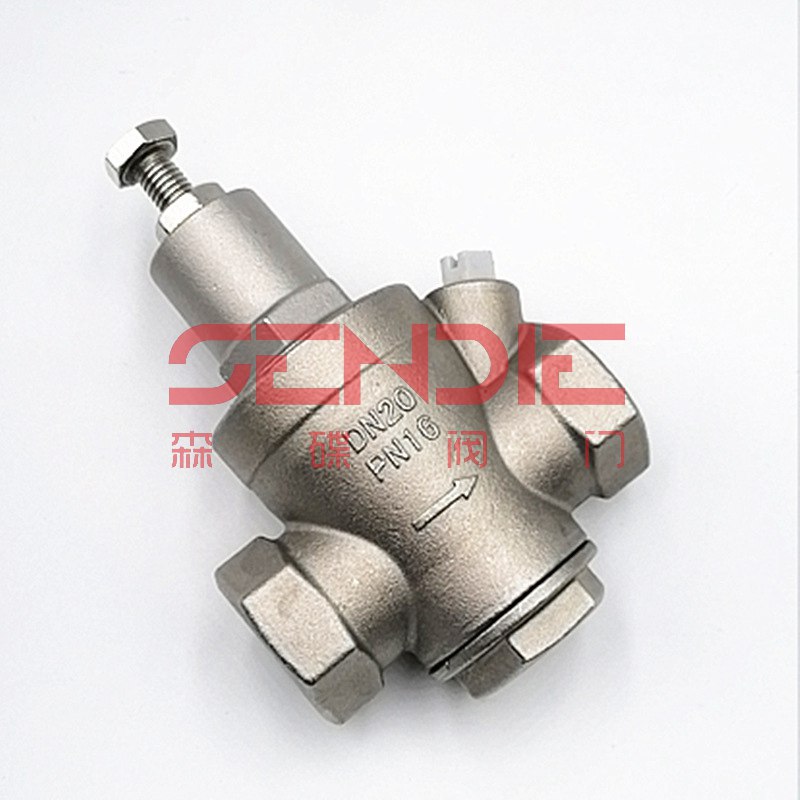

丝扣减压阀产品概述
丝扣减压阀由主阀和导阀两部分组成。内螺纹连接先导活塞式蒸汽减压阀主阀主要由阀座、主阀盘、活塞、缸套、弹簧等零件组成。内螺纹连接先导活塞式蒸汽减压阀导阀主要由阀座、阀瓣、膜片、弹簧、调节弹簧等零件组成。通过调节调节弹簧压力设定出口压力,利用膜片传感出口压力变化,通过导阀启闭驱动活塞调节主阀节流部位过流面积的大小,实现减压稳压功能。
丝扣减压阀主要技术参数
公称压力Mpa | 1.6 | 2.5 |
壳体试验压力Mpa＊ | 2.4 | 3.75 |
密封试验压力Mpa | 1.6 | 2.5 |
最高进口压力Mpa | 1.6 | 2.5 |
出口压力范围Mpa | 0.1-1.0 | 0.1-1.6 |
压力特性偏差Mpa△P2P | GB12246-1989 | |
流量特性偏差Mpa△P2G | GB12246-1989 | |
最小压差 | 0.15 | 0.15 |
渗漏量 | GB12245-1989 | |
丝扣减压阀主要零件材料
零件名称 | 零件材料 |
阀体 阀盖 底盖 | WCB |
阀座 阀盘 | 2Cr13 |
缸套 | 2Cr13/25镀硬铬 |
活塞 | 2Cr13/铜合金 |
活塞环 | 合金铸铁 |
导阀座 导阀杆 | 2Cr13 |
膜片 | 1Cr18Ni9Ti |
主阀弹簧 | 50CrVA |
导阀主弹簧 | 50CrVA |
调节弹簧 | 60Si2Mn |
丝扣减压阀连接尺寸
公称通径DN | G | L | H | Hl |
15 | 1/2" | 140 | 295 | 90 |
20 | 3-4" | 140 | 330 | 98 |
25 | 1" | 160 | 330 | 110 |
32 | 1-1/4" | 180 | 330 | 110 |
40 | 1-1/4" | 200 | 345 | 125 |
50 | 2" | 230 | 345 | 125 |
