一、比例式减压阀概述

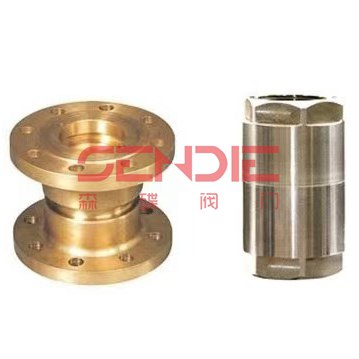

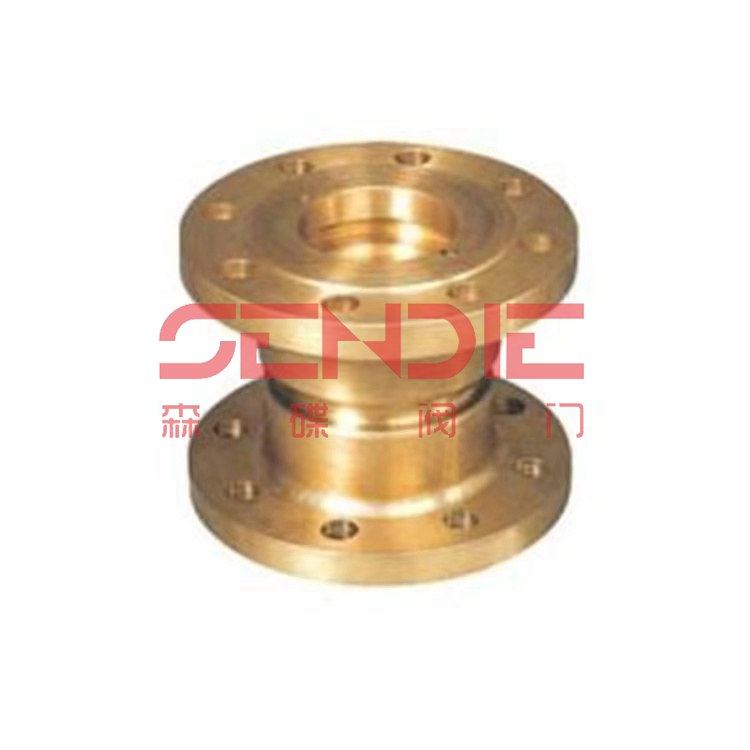

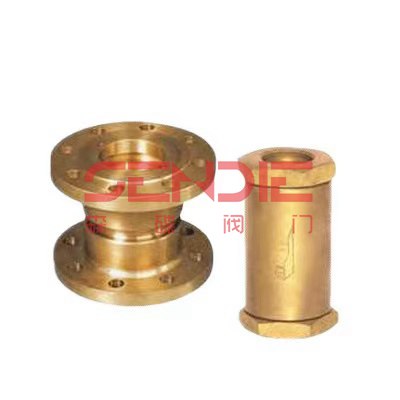

Y43X-A比例式减压阀，外形美观，质量可靠，比例准确，工作平稳，既减动压也减静压。
比例式减压阀利用阀体内部活塞两端不同载面积产生的压力差，改变阀后的压力，达到减压目的。
减压阀的减压比例是：2：1，3：1，4：1，3：2，5：2等，亦可根据用户的
二、要求设计特殊比例的减压阀
适用介质 | 水、气体 | |||||
适用温度 | ≤90℃ | |||||
压力误差 | ≤8％ | |||||
最小开启 | 2：1 | 0.2MPa | ||||
压力 | 3：1 | 0.3MPa | ||||
连接形式 | 法兰、内螺纹 | |||||
主要零件 | 阀体 | 锡青铜 | 不锈钢 | 铸铁 | ||
材料 | 内件 | 锡青铜 | 不锈钢 | 锡青铜或不锈钢 | ||
三、比例式减压阀主要技术参数
型号 | 公称压力 | 公称通径 | L |
Y43X-10T(B型) | 1.0 | 50 | 85 |
65 | 102 | ||
80 | 122 | ||
100 | 140 | ||
125 | 160 | ||
150 | 178 | ||
200 | 230 | ||
Y43X-16T | 1.6 | 50 | 85 |
65 | 102 | ||
80 | 122 | ||
100 | 140 | ||
125 | 160 | ||
150 | 178 | ||
200 | 230 |
四、比例式减压阀主要外形尺寸（法兰连接尺寸PN1.0MPa按GB4216.4-84标准，PN1.6MPa按GB4216.5-84标准）
公称通径DN（MM） | 尺寸（MM） | ||
C | L | D | |
15 | 1/2" | 80 | 50 |
20 | 3/4" | 80 | 50 |
25 | 1" | 90 | 54 |
32 | 1 1/4" | 100 | 60 |
40 | 1 1/2" | 110 | 68 |
50 | 2" | 120 | 80 |
